Eliminujte vibrácie a chvenie v CNC sústruhu na závitovanie rúr

Vibrácie a chvenie predstavujú najbežnejšie a najničivejšie problémy pri operáciách presného závitovania, ktoré spôsobujú zlú kvalitu povrchu, zníženú životnosť nástroja a rozmerové nepresnosti. Táto komplexná príručka poskytuje osvedčené stratégie na odstránenie týchto problémov CNC sústruh na závitovanie rúr , ktorý kombinuje základné princípy s pokročilými technikami riešenia problémov, ktoré používajú profesionáli v tomto odvetví.

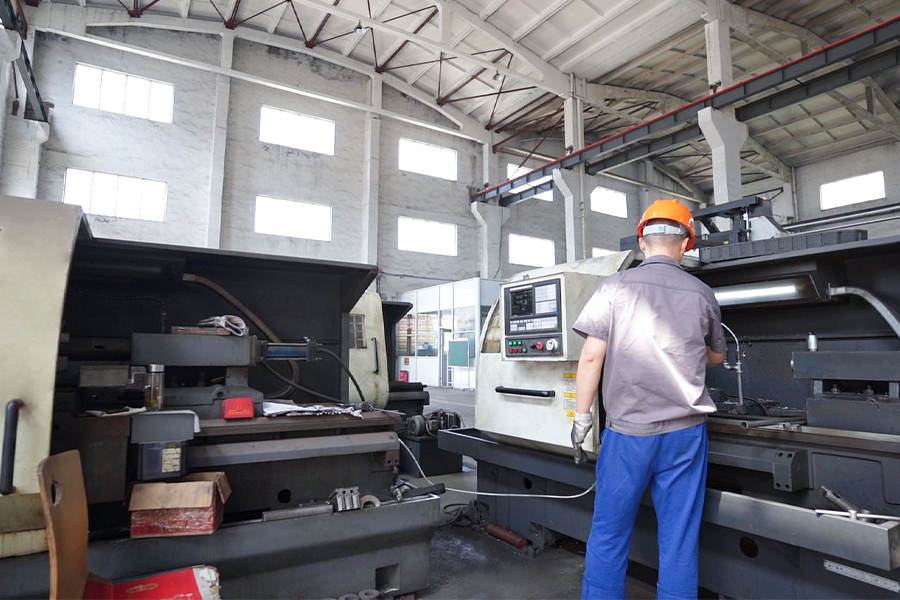

Sústruh na spracovanie olejových rúr Φ1000 mm

Pochopenie vibrácií vs

Hoci sa vibrácie a chvenie často používajú zameniteľne, predstavujú odlišné javy s rôznymi príčinami a riešeniami. Správna diagnostika je nevyhnutná na implementáciu účinných nápravných opatrení u vás operácie závitovania rúr .

Nútené vibrácie: Spôsobené externými zdrojmi, ako sú nevyvážené komponenty, vibrácie motora alebo problémy s prevodovkou
Rozčúlené bľabotanie: Generované samotným procesom rezania prostredníctvom regeneračných účinkov a dynamiky systému
Rezonancia obrobku: Vyskytuje sa, keď sa rezná frekvencia zhoduje s prirodzenou frekvenciou systému obrobku
Vibrácie držiaka nástroja: Vyplýva z nedostatočnej tuhosti systému uchytenia nástroja

Úvahy o založení a inštalácii stroja

Stabilný základ stroja tvorí prvú líniu obrany proti problémom s vibráciami. Veľa problémov s chatovaním CNC závitovacie sústruhy možno vysledovať neadekvátnu inštaláciu alebo vyrovnanie.

Správne vyrovnanie a ukotvenie stroja

Dokonca aj mierne vychýlenie vytvára vnútorné napätia v konštrukciách strojov, ktoré zosilňujú vibrácie počas rezacích operácií. Správna inštalácia je rozhodujúca pre výkon bez vibrácií.

Na počiatočné vyrovnanie použite presné vodováhy s presnosťou 0,02 mm/m
Skontrolujte vyrovnanie po 24 hodinách a znova po týždni prevádzky
Zaistite, aby boli kotviace skrutky správne utiahnuté pomocou kalibrovaného momentového kľúča
Nainštalujte podložky na izoláciu vibrácií tam, kde sú prítomné vibrácie podlahy
Skontrolujte stav mäkkých chodidiel pomocou číselníkov na nohách stroja

Požiadavky na základy pre rôzne veľkosti strojov

Hmotnosť a zloženie základov vášho stroja výrazne ovplyvňujú schopnosť tlmenia vibrácií. Tieto špecifikácie pomáhajú predchádzať vibrácie pri závitovaní rúr v rôznych konfiguráciách strojov.

Hmotnosť stroja	Minimálna hĺbka základu	Požiadavka na vystuženie	Odporúčanie na izoláciu
Menej ako 3000 kg	300 mm	Štandardná výstužná mriežka	Voliteľné izolačné podložky
3 000-8 000 kg	500 mm	Ťažká výstuž s okrajovými nosníkmi	Odporúča sa pre všetky inštalácie
8 000-15 000 kg	800 mm	Železobetón s tlmením vibrácií	Nevyhnutné pre precíznu prácu
Viac ako 15 000 kg	1 200 mm	Technický základ s tlmiacimi prísadami	Vyžaduje sa vlastný izolačný systém

Techniky podopierania obrobkov a upínania

Nedostatočná podpora obrobku predstavuje najčastejšiu príčinu chvenia pri aplikáciách na závitovanie dlhých rúr. Implementácia správnych podporných stratégií je nevyhnutná na dosiahnutie tohto cieľa navliekanie bez chvenia výsledky.

Konfigurácia a umiestnenie stabilného odpočinku

Správne umiestnené pevné podpery pôsobia proti vychyľovacím silám, ktoré vyvolávajú chvenie dlhých, štíhlych obrobkov. Strategické umiestnenie maximalizuje účinnosť tlmenia.

Umiestnite prvú pevnú podperu približne 2-3 priemery od čela skľučovadla
Rozmiestnite ďalšie pevné podpery v intervaloch 6-8-násobku priemeru potrubia
Upravte stabilný pokojový tlak na podporu bez vytvárania ďalšej deformácie
Pri vysokorýchlostných aplikáciách používajte otočné stabilné podpery, aby ste zabránili poškriabaniu povrchu
Overte stabilné zarovnanie pokoja s osou stroja pomocou testovacích indikátorov

Výber čeľustí skľučovadla pre rôzne materiály rúr

Konfigurácia čeľustí skľučovadla priamo ovplyvňuje stabilitu obrobku a prenos vibrácií. Zabráni sa tým výber vhodného typu čeľuste pre váš konkrétny materiál riešenia vibrácií závitovania pred ohrozením v základnej fáze držby.

Materiál potrubia	Odporúčaný typ čeľuste	Uchopovací tlak	Osobitné úvahy
Uhlíková oceľ	Tvrdé zúbkované čeľuste	Stredne vysoké	Štandardná konfigurácia pre väčšinu aplikácií
Nerezová oceľ	Jemné zúbkovanie s karbidovým hrotom	Stredná	Zabráňte tvrdnutiu práce nadmerným tlakom
Legovaná oceľ	Tepelne spracované čeľuste	Vysoká	Zabezpečte dostatočný krútiaci moment pre ťažké rezy
Neželezné	Mäkké hliníkové alebo medené čeľuste	Nízka až stredná	Zabráňte poškodeniu povrchu pri zachovaní priľnavosti
Tenkostenné hadičky	Klieštinové skľučovadlo alebo rozťahovací tŕň	Nízka	Rozdeľte silu uchopenia, aby ste zabránili deformácii

Výber nástrojov a optimalizácia geometrie

Nástroje predstavujú kontaktný bod, kde vibrácie iniciujú a zosilňujú. Strategický výber držiakov nástrojov a doštičiek sa môže výrazne zlepšiť stabilita stroja na závitovanie a odolnosť voči chveniu.

Úvahy o tuhosti držiaka nástroja

Výber držiaka nástrojov výrazne ovplyvňuje výkon vibrácií prostredníctvom ich hmotnosti, previsu a tuhosti rozhrania. Tieto faktory spoločne určujú prirodzenú frekvenciu systému.

Zvoľte čo najkratší previs, aby ste maximalizovali tuhosť
Vyberte si vysokovýkonné držiaky nástrojov s maximálnymi rozmermi prierezu
Pre vynikajúce tlmiace vlastnosti použite hydraulické alebo tepelne zmršťovacie držiaky
Overte, či je držiak nástroja TIR (Total Indicator Runout) v rozmedzí 0,01 mm vo vrecku vložky
Implementujte chladiacu kvapalinu cez nástroj pre lepšiu kontrolu triesok a tepelnú stabilitu

Geometria vložky pre tlmenie vibrácií

Moderné závitové vložky obsahujú špecifické geometrické prvky navrhnuté tak, aby bojovali proti chveniu prostredníctvom dizajnu s premenlivým stúpaním a špecializovanou prípravou hrán. Pochopenie týchto funkcií pomáha vybrať optimálne Nástroje na rezanie závitov CNC sústruhu pre aplikácie náchylné na vibrácie.

Vyberte vložky s premenlivým rozstupom na rozbitie vzorov harmonických vibrácií
Vyberte si pozitívnu geometriu sklonu na zníženie rezných síl a vibrácií
Využite stieracie plochy na zlepšenie povrchovej úpravy pri nižších prahoch stability
Zvážte špecializované povlaky ako AlTiN pre tlmiace vlastnosti v húževnatých materiáloch
Implementujte geometriu utvakávača triesok, ktorá optimalizuje tok triesok a znižuje rezný tlak

Stratégie optimalizácie parametrov rezania

Aj pri dokonalom nastavení a nástrojoch môžu nevhodné parametre rezu vytvárať deštruktívne vibrácie. Tieto osvedčené stratégie pomáhajú identifikovať stabilné rezacie okná opracovanie rúr bez vibrácií naprieč rôznymi materiálmi.

Pokyny pre rýchlosť a výber krmiva

Vzťah medzi reznou rýchlosťou, rýchlosťou posuvu a hĺbkou rezu vytvára zložité dynamické interakcie, ktoré buď podporujú alebo potláčajú vibrácie. Zvládnutie týchto vzťahov je kľúčové pre stabilné vlákno.

Identifikujte stabilné rozsahy otáčok vykonaním testov stupňovania rýchlosti na vzorke materiálu
Udržujte rýchlosti posuvu medzi 0,1-0,3 mm na otáčku pre väčšinu závitovacích aplikácií
Implementujte nastavenia uhla predstihu, aby ste rovnomernejšie rozložili rezné sily
Pri náročných materiáloch používajte stratégie viacprechodového závitovania s klesajúcou hĺbkou rezu
Naprogramujte rampy zrýchlenia a spomalenia, aby ste sa vyhli náhlym zmenám sily

Stabilizačné laloky a ich praktická aplikácia

Moderná teória obrábania identifikuje špecifické rozsahy otáčok vretena, kde sa rezanie stáva prirodzene stabilným vďaka fázovým vzťahom vo vibračnom cykle. Uplatňovanie princípov stabilizačného laloku sa môže výrazne zlepšiť optimalizácia procesu závitovania v produkčných prostrediach.

Typ materiálu	Typický stabilný rozsah rýchlosti	Limit hĺbky rezu	Feed Reduction Factor
Mäkká oceľ	180-250 SFM	0,5-0,8 mm	0 % (štandardné parametre)
Nerez 304	120-180 SFM	0,3-0,6 mm	15-20% zníženie oproti oceli
Legovaná oceľ	150-220 SFM	0,4-0,7 mm	10% zníženie z mäkkej ocele
hliník	500-800 SFM	0,8-1,2 mm	Možné zvýšenie o 20-30%.
titán	60-100 SFM	0,2-0,4 mm	Potrebné zníženie o 25-35%.

Pokročilé technológie tlmenia vibrácií

Pre obzvlášť náročné aplikácie môžu špecializované tlmiace technológie potlačiť vibrácie tam, kde konvenčné metódy dosahujú svoje limity. Tieto pokročilé riešenia predstavujú špičku CNC sústruh na závitovanie rúr technológie.

Aktívne a pasívne tlmiace systémy

Moderné tlmiace systémy detekujú vibrácie a pôsobia proti nim v reálnom čase pomocou rôznych fyzikálnych princípov. Pochopenie ich fungovania pomáha pri výbere vhodnej technológie pre špecifické problémy s vibráciami.

Pasívne tlmiče využívajú vyladené hmotnostné systémy na absorbovanie vibračnej energie pri špecifických frekvenciách
Aktívne systémy využívajú snímače a akčné členy na generovanie protivibračných síl
Technológia magnetických ložísk eliminuje mechanický kontakt v nosných systémoch
Adaptívne riadiace systémy upravujú parametre rezu v reakcii na signály vibrácií
Laserové meracie systémy poskytujú spätnú väzbu v reálnom čase pre riadenie v uzavretej slučke

Protokoly údržby na prevenciu vibrácií

Pravidelná údržba zabraňuje postupnej degradácii, ktorá vedie k problémom s vibráciami. Tieto špecifické postupy sa zameriavajú na systémy, ktoré sú najdôležitejšie pre udržanie stability operácie závitovania rúr z dlhodobého hľadiska.

Plán údržby zameraný na vibrácie

Tento špecializovaný plán údržby sa zameriava špecificky na predchádzanie problémom s vibráciami v aplikáciách presného závitovania a dopĺňa štandardné protokoly údržby stroja.

Denne: Skontrolujte uvoľnené upevňovacie prvky v nástrojoch a systémoch uchytenia obrobkov
Týždenne: Overte napnutie remeňa a hľadajte vzory opotrebovania naznačujúce vibrácie
Mesačne: Skontrolujte stav ložísk pomocou zariadenia na analýzu vibrácií
Štvrťročne: Vykonajte kontrolu predpätia guľôčkovej skrutky a kontrolu zarovnania
Ročne: Vykonávajte komplexnú dynamickú analýzu a mapovanie vlastnej frekvencie

FAQ

Čo je najčastejšou príčinou chvenia pri CNC závitovaní rúr?

Najčastejšou príčinou chatrčovania v CNC sústruh na závitovanie rúr aplikácie je nedostatočná podpora obrobku, najmä pri závitovaní dlhých rúr. Keď rezný nástroj zapadne do obrobku, vytvára vychyľovacie sily, ktoré spôsobia, že sa rúrka mierne ohne smerom od rezu. Toto vychýlenie vytvára premenlivú hĺbku rezu, ktorá spúšťa samobudiaci vibračný cyklus. Správna implementácia pevných podpier, správny upínací tlak a optimálne rezné parametre spoločne riešia túto základnú výzvu. Stroje od skúsených výrobcov ako Jiangsu Taiyuan CNC Machine Tool Co., Ltd. často obsahujú zvýšenú tuhosť špeciálne navrhnutú na zmiernenie týchto bežných zdrojov chvenia.

Ako presah nástroja ovplyvňuje vibrácie závitovania?

Presah nástroja dramaticky ovplyvňuje vibrácie znížením vlastnej frekvencie rezného systému. Každé zdvojnásobenie presahu znižuje tuhosť približne 8-krát, vďaka čomu je systém náchylnejší na chvenie pri nižších rezných silách. Pre optimálne riešenia vibrácií závitovania , udržujte čo najkratší previs nástroja, ktorý očistí obrobok a skľučovadlo. Vo všeobecnosti by presah nemal presiahnuť 4-násobok výšky držiaka nástroja pri hrubovacích operáciách alebo 3-násobok pri dokončovaní. Použitie modulárnych systémov nástrojov s minimálnym počtom rozhraní komponentov ďalej zvyšuje stabilitu v náročných podmienkach operácie závitovania rúr .

Môže rezná kvapalina pomôcť znížiť vibrácie pri závitovaní?

Absolútne. Rezná kvapalina prispieva k zníženiu vibrácií prostredníctvom viacerých mechanizmov. Správna aplikácia chladiacej kvapaliny znižuje teploty rezania a znižuje tepelnú rozťažnosť, ktorá môže počas prevádzky meniť geometriu rezu. Vysokotlaková chladiaca kvapalina cez nástroj účinne láme triesky, čím bráni dlhým, vláknitým trieskam ovíjať sa okolo obrobku a vytvárať nevyvážené sily. Niektoré pokročilé rezné kvapaliny navyše obsahujú prísady pre extrémne tlaky, ktoré znižujú rezné sily zlepšením mazania na rozhraní nástroja a obrobku. Pre to najlepšie opracovanie rúr bez vibrácií Zabezpečte, aby chladiaca kvapalina smerovala presne na reznú hranu s dostatočným tlakom a objemom, aby úplne prenikla do reznej zóny.

Aké kontroly údržby konkrétne zabraňujú problémom s vibráciami?

Výkon vibrácií priamo ovplyvňuje niekoľko špecifických postupov údržby CNC závitovacie sústruhy . Pravidelne kontrolujte predpätie ložiska vretena pomocou číselníkov, aby ste zistili vznikajúcu vôľu. Overte predpätie guľôčkovej skrutky meraním konzistencie polohy počas zmien smeru. Skontrolujte povrchy ciest, či neobsahujú vzory opotrebovania, ktoré naznačujú problémy so zarovnaním. Skontrolujte uvoľnené upevňovacie prvky v zostave revolverovej hlavy nástroja a koníka. Monitorujte napnutie a stav hnacieho remeňa, pretože preklzujúce remene vytvárajú nepravidelný pohyb, ktorý vyvoláva vibrácie. Kvalitné stroje od osvedčených výrobcov ako Jiangsu Taiyuan CNC Machine Tool Co., Ltd. sa zvyčajne vyznačujú vylepšenou dostupnosťou údržby špeciálne navrhnutou na uľahčenie týchto kritických kontrol na prevenciu vibrácií.

Ako zistím, či vibrácie pochádzajú zo stroja alebo procesu rezania?

Rozlišovanie medzi vibráciami spôsobenými strojom a vibráciami vyvolanými procesom si vyžaduje systematické odstraňovanie problémov. Stroj prevádzkujte pri prevádzkových rýchlostiach bez rezania – ak vibrácie pretrvávajú, pravdepodobne to súvisí so strojom zo zdrojov, ako sú nevyvážené rotujúce komponenty, problémy s ložiskami alebo problémy so systémom pohonu. Ak sa vibrácie vyskytujú iba počas rezania, ide o chvenie spôsobené procesom. V prípade vibrácií stroja môže frekvenčná analýza identifikovať zdroj: vibrácie frekvencie vretena naznačujú nevyváženosť, zatiaľ čo frekvencie záberu ozubených kolies poukazujú na problémy s prenosom. Chvenie procesu zvyčajne vykazuje premenlivé frekvencie, ktoré sa menia s parametrami rezania. Moderné CNC sústruh na závitovanie rúr systémy často obsahujú vstavané možnosti analýzy vibrácií, ktoré pomáhajú pri tomto diagnostickom procese.
