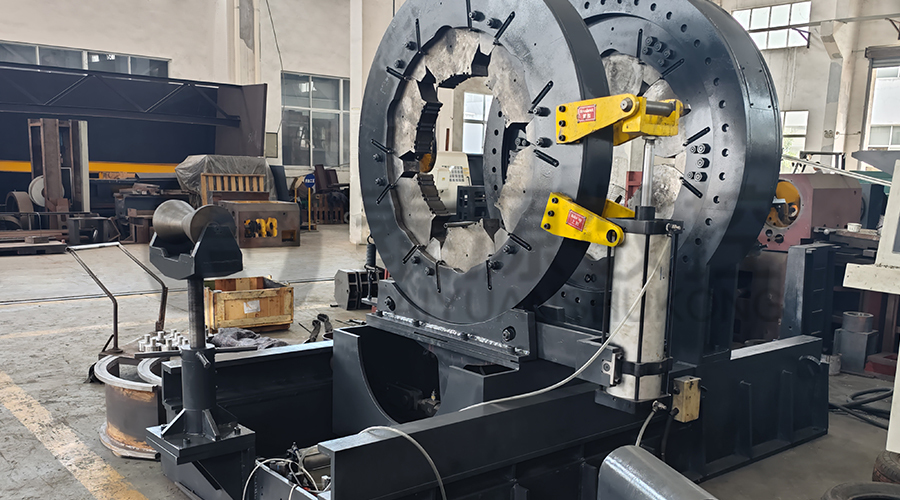

The Sústruh so spojkou puzdra a rúrky je špecializovaný CNC obrábací stroj navrhnutý na presnú montáž a demontáž spojok na rúrkový tovar pre naftový priemysel (OCTG). Toto zariadenie integruje mechanické, hydraulické a elektronické riadiace systémy, aby sa zabezpečilo, že krútiaci moment a požiadavky na polohu budú spĺňať špecifikácie API 5CT. Určené pre inštalácia spojky s vysokým krútiacim momentom jednotka zachováva štrukturálnu integritu závitového spojenia a zároveň optimalizuje výrobnú kapacitu v linkách na konečnú úpravu rúr.
Technický dizajn a prevádzkové vlastnosti
Architektúra vzpernej jednotky využíva a systém pohonu vretena s nízkou zotrvačnosťou a vysokovýkonný hydraulický kliešťový mechanizmus. Táto konfigurácia umožňuje nepretržité monitorovanie hodnoty krútiaceho momentu , čo je rozhodujúce pre zabránenie nadmernému uťahovaniu alebo zadretiu závitu počas montáže plášťa a hadičky. Lôžko v štýle sústruhu poskytuje pevný základ, ktorý minimalizuje vibrácie konzistentné zapojenie závitu a dlhodobú geometrickú presnosť.
Vybavené a programovateľný logický radič (PLC) , systém podporuje automatizované sekvencie pre rôzne priemery rúr a akosti ocele. The neznačkujúce čeľuste alebo sa používajú špeciálne uchopovacie nástroje, aby sa zabránilo povrchovej deformácii na vysokolegovaných materiáloch, čo je bežná požiadavka zostava rúrok zo zliatiny odolnej voči korózii (CRA). . Využitím mechanizmu spätnej väzby s uzavretou slučkou upravuje vzperná jednotka rýchlosť otáčania a tlak v reálnom čase na základe špecifických parametre závitovania spojky .
Kľúčové výkonnostné výhody
- Presnosť krútiaceho momentu: Vysoko presné snímače poskytujú zber údajov v reálnom čase API spojovací make-up , zabezpečujúce, že každý spoj spĺňa certifikované bezpečnostné normy.
- Operačná všestrannosť: Schopný manipulovať so širokou škálou veľkostí rúr, od hadíc s malým priemerom až po veľké puzdro, bez nutnosti rozsiahlych zmien nástrojov.
- Tuhosť a stabilita: Zosilnená konštrukcia rámu umožňuje operácie s vysokým pracovným cyklom v náročných priemyselných prostrediach.
- Integrácia údajov: Systém zaznamenáva zostavovacie grafy (krútiaci moment vs. otáčky) pre kvalitnú sledovateľnosť, ktorá je nevyhnutná pre Výrobná zhoda OCTG .
Technické špecifikácie
| Popis parametra | Technické údaje / rozsah | Jednotka |
| Použiteľný rozsah priemerov rúr | 60,3 – 508 (prispôsobiteľné) | mm |
| Maximálny krútiaci moment make-upu | 10 000 – 150 000 (na základe modelu) | N·m |
| Rozsah otáčok vretena | 0,5 – 25 (nekonečne variabilné) | ot./min |
| Presnosť merania krútiaceho momentu | ±1 % | Plná mierka |
| Režim upínania | Viacbodové hydraulické / Synchrónne | Typ |
| Kontrolný systém | CNC / PLC s monitorovaním krútiaceho momentu | Platforma |
| Napájanie | 380V / 415V / 440V (50/60Hz) | V/Hz |
Aplikácie vo výrobe ropných zariadení
The Sústruh so spojkou puzdra a rúrky sa používa predovšetkým v zariadenia na závitovanie rúr a servisné strediská pre ropné polia. Slúži ako rozhodujúca zložka pri výrobe Puzdro a hadica s certifikáciou API , kde ručné líčenie nestačí na požiadavky vysokého tlaku. Tento stroj je tiež nevyhnutný pre prémiová spojovacia zostava , kde sa špecifický momentový kontakt ramena musí overiť pomocou digitálneho grafu.
Často kladené otázky
1. Ako zaisťuje vzperná jednotka integritu prémiových závitových spojov?
Jednotka využíva sofistikované počítačový systém monitorovania krútiaceho momentu ktorý sleduje vzťah medzi aplikovaným krútiacim momentom a počtom otáčok. To umožňuje presnú detekciu „bodu ramena“ v prémiových spojeniach. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , založená v roku 2003 a sídliaca vo Východnom priemyselnom parku v meste Taixing, konštruuje tieto stroje s vysokou tuhosťou a technológiami na zníženie miesta zlyhania. náš Spojovacie CNC závitovacie sústruhy na rúry a vzperné jednotky sú navrhnuté tak, aby si zachovali presnosť po dlhú dobu, čím zaručujú, že aj zložité profily závitov sú zostavené bez poškodenia a spĺňajú prísne normy medzinárodných spoločností na ropných poliach.
2. Môže byť toto zariadenie integrované do plne automatizovanej výrobnej linky OCTG?
Áno, vzperná jednotka je navrhnutá pre bezproblémovú integráciu s automatické systémy na manipuláciu s potrubím a dopravníkové linky. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , ktorá sa rozkladá na ploche 24 800 ㎡ a slúži ako hlavná výrobná základňa pre národná výroba ropných zariadení , poskytuje kompletné riešenia vrátane liniek na výrobu vrtných rúr a špecializovaných brúsok. Naše produkty sú široko používané svetovými lídrami ako Shanghai Baosteel a medzinárodnými firmami v Spojených štátoch a Japonsku. Vysoká hnacia sila a jednoduchá štruktúra našich zariadení umožňujú vysokú efektivitu výroby a integráciu vysokého pracovného cyklu v moderných automatizovaných továrňach.
3. Aké certifikácie a štaardy kvality tieto stroje dodržiavajú?
náš Sústruh so spojkou puzdra a rúrky sa vyrába podľa prísnych protokolov kontroly kvality. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. získala certifikáciu systému kvality GBT, ISO a je uznávaná ako národný dôveryhodný podnik kvality. Naša technická odbornosť sa rozširuje na širokú škálu špecializovaných nástrojov, vrátane vŕtacie sústruhy so závitom and rotorové frézky so skrutkovým čerpadlom . Tieto produkty sú skonštruované pre vysokú špecifickosť a spoľahlivosť, čím zaisťujú, že každý spracovaný spoj spĺňa bezpečnostné požiadavky geologického, ťažobného a chemického priemyslu na celom svete.
Pre podrobné konzultácie projektu alebo prispôsobenie Zariadenia na spracovanie OCTG konfigurácií, kontaktujte prosím naše technické obchodné oddelenie. Tešíme sa na zdieľanie vývoja s vami, aby sme vytvorili lepšiu budúcnosť.
