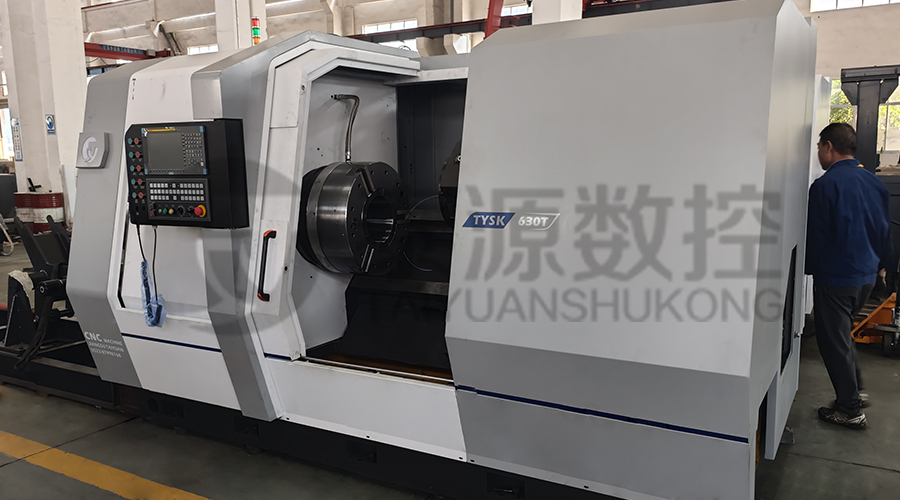

The Sústruh na vŕtanie oleja, spojky a spojky je špecializované CNC riešenie navrhnuté pre vysoko presné obrábanie rúrkových závitov v súlade s API a medzinárodnými normami. Toto zariadenie je špeciálne nakonfigurované tak, aby zvládlo prísne požiadavky spracovanie tubulárneho tovaru pre ťažké ropné polia (OCTG). , zabezpečujúce štrukturálnu integritu a nepriepustné spoje pre vrtné rúry, spojky nástrojov a spojky používané pri vŕtaní hlbokých vrtov.
Technické prevedenie a konštrukčné vlastnosti
Stroj obsahuje a konštrukcia vretena s veľkým otvorom so systémom dvojitého skľučovadla, ktorý umožňuje stabilné upínanie obrobkov s dlhou osou. Lôžko je vyrobené z vysoko kvalitnej liatiny so širokou, indukčne kalenou vodiacou štruktúrou, ktorá poskytuje statická a dynamická tuhosť vyžaduje, aby odolal veľkým rezným silám pri závitovaní vysokopevnostných legovaných ocelí. Integrácia presné guľôčkové skrutky a servomotory s vysokým krútiacim momentom zaisťujú presnú reguláciu sklonu, čo je rozhodujúce pre konzistencia kužeľového závitu a kvalitu povrchovej úpravy.
Základné technické schopnosti

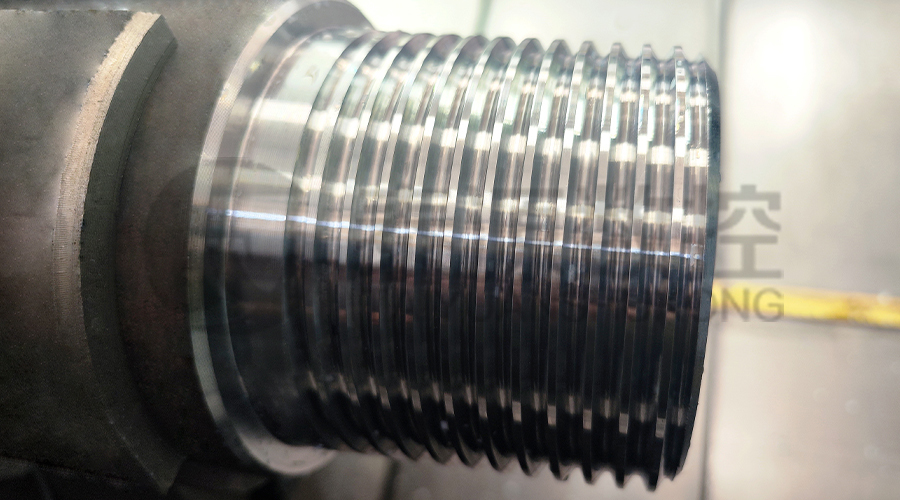

- Profilovanie vlákien API: Schopnosť vykonávať presné závitovanie pre API 5DP, API 5CT a prémiové pripojenia vrátane špeciálnych profilov spojov nástrojov.
- Automatizovaná revolverová hlava: Vybavený vysokorýchlostnou revolverovou hlavou, ktorá uľahčuje rýchlu výmenu nástroja medzi cyklami sústruženia, čelného obrábania a závitovania.

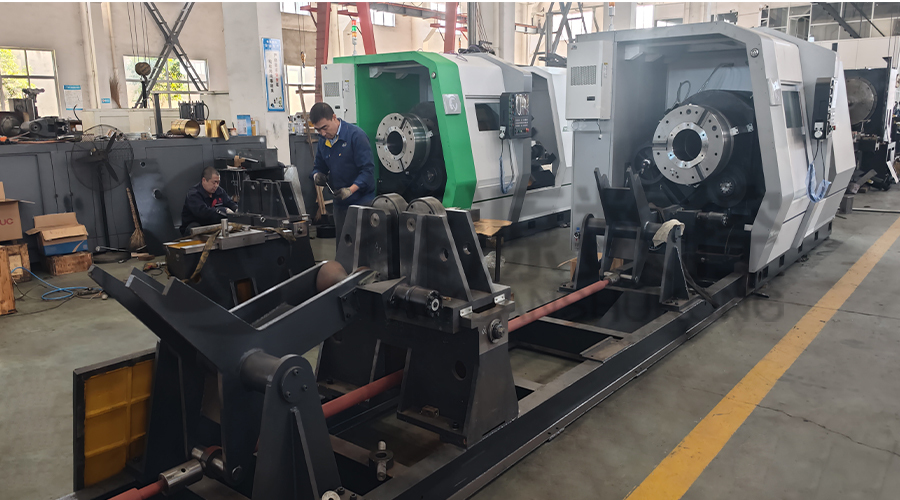

- Systémy podpory obrobkov: Zahŕňa vysokovýkonné hydraulické opierky rúr a valčeky na udržanie axiálneho vyrovnania a zabránenie vibráciám počas obrábania predĺžených častí vrtných rúr.
- Presnosť CNC riadenia: Pokročilé riadiace systémy poskytujú kompenzáciu tepelnej rozťažnosti a opotrebovania nástroja v reálnom čase, pričom zachovávajú tesné tolerancie počas dlhých výrobných sérií.
Technické špecifikácie
| Popis parametra | Jednotka | Technická hodnota |
| Max. Swing Over Bed | mm | Φ630 – Φ1000 |
| Priemer otvoru vretena | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Rozsah otáčok vretena | ot./min | 10 – 600 (premenné) |
| Priemer spracovateľského potrubia | palec | 2-3/8" - 10-3/4" |
| Pozície veže | ks | 4 / 6 / 8 Vertikálne alebo Horizontálne |
| Presnosť polohovania osi X/Z | mm | 0,02 / 0,03 |
| Výkon hlavného motora | kW | 15/18,5/22 |
Prevádzkové výhody pri výrobe ropných zariadení
Implementácia tohto CNC sústruh na závitovanie rúr do výrobnej linky výrazne skracuje časy cyklu pre renovácia spojov vrtných rúrok a výrobu nových spojok. Architektúra stroja je optimalizovaná pre vysoko presné závitovanie vŕtacieho goliera a spracovanie povrchov pásov odolných voči opotrebovaniu. Využitím a systém spätnej väzby s uzavretou slučkou , sústruh zaisťuje, že každý spoj spĺňa prísne bezpečnostné požiadavky ropného a plynárenského priemyslu, čím sa minimalizuje riziko zlyhania vrtov.
Často kladené otázky
Q1: Ako tento stroj zabezpečuje presnosť štandardných vlákien API počas dlhodobej nepretržitej prevádzky?
Presnosť je zachovaná vďaka kombinácii dizajnu lôžka s vysokou tuhosťou a špecializovaných inžinierskych odborných znalostí Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Naša spoločnosť bola založená v roku 2003 v Taixing City a prevádzkuje závod s rozlohou 24 800 ㎡ venovaný národnej výrobe ropných zariadení. Naše sústruhy sa vyznačujú a dlhý presný čas uchovávania a minimálne body zlyhania vďaka našim systémom kvality certifikovaným podľa GBT a ISO. Použitie prémiových komponentov prevodovky zaisťuje, že aj pri vysokej hnacej sile potrebnej pre obrábanie závitov vrtáka Zariadenie si zachováva potrebnú presnosť rozstupu a konzistenciu kužeľa, ktorú požadujú medzinárodní používatelia ako Shanghai Baosteel a rôzne globálne ropné polia.
Q2: Dokáže tento sústruh zvládnuť rôzne OCTG komponenty okrem štandardných vrtných rúr?
Áno, zariadenie je navrhnuté pre vysokú špecifickosť a všestrannosť. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. vyrába širokú škálu špecializovaných nástrojov a tento sústruh je možné integrovať do širšieho linka na výrobu vrtných rúr . Je schopný spracovať spojky, vonkajšie kruhy vrtákov a spoje nástrojov. Okrem toho naše produktové portfólio zahŕňa špecializované stroje pre frézovanie rotora skrutkového čerpadla , sústruženie ohnutého plášťa a závitovanie tŕňa. Tento široký rozsah použitia v ropných poliach, geológii a ťažobnom priemysle je výsledkom nášho zamerania na „špecializáciu, zdokonaľovanie a posilňovanie“ vo výrobe energetických zariadení.
Q3: Akú úroveň technickej podpory a spoľahlivosti môžu očakávať medzinárodní kupujúci?
Naše výrobky sú uznávané ako "dôveryhodné národnej kvality" a v súčasnosti ich používajú veľké podniky v USA, Japonsko, Južná Kórea a Azerbajdžan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. poskytuje zariadenia vyznačujúce sa jednoduchou štruktúrou pre jednoduchú údržbu a vysokú efektivitu výroby. Nachádzame sa pri zlatej vodnej ceste rieky Yangtze a využívame našu strategickú polohu a desaťročia výrobných skúseností, aby sme mohli ponúknuť robustnú technickú podporu a spoľahlivé dodávky. Dodržiavame koncepciu pohľadu na globálnych kolegov, aby sme zabezpečili, že naše stroje budú spĺňať meniace sa technické požiadavky globálneho energetického sektora.
